ATMOS membránový sušič HMD 20-4, horizontální instalace 35 m3/h

Detailní popis produktu

Standardně dosahují TRB +3°C. Při správném nadimenzování mohou dosahovat i záporného tlakového rosného bodu (TRB)

Jsou vhodné především buď pro zlepšení kvality již předupraveného stlačeného vzduchu centrálního rozvodu - pro místní větev, nebo jako lokální úprava stlačeného vzduchu pro konkrétní spotřebič u něhož je známá spotřeba stlačeného vzduchu. Podstatné uplatnění dále najdou i v pracovním prostředí bez přístupu k napájení elektrickou energií.

Referenční podmínky: Vztaženo na teplotu nasávání stlačeného vzduchu +20°C a 1 bar (absolutně).

Pro svou funkci spotřebují část stlačeného vzduchu ze svého nominálního výkonu.

Při teplotách pod nulou se odvod předfiltru musí vyhřívat.

Výše uvedené údaje vycházejí z teploty Te +30°C, 100% nasycení, tlaku 7 bar a redukce vlhkosti, které
odpovídá poklesu tlakového rosného bodu cca 30K (tj. tlakový rosný vod +3°C).

Při zvýšení nebo snížení tlakového rosného bodu na vstupu bude tlakový rosný bod na výstupu přibližně
lineárně kopírovat tlakový rosný bod na vstupu.

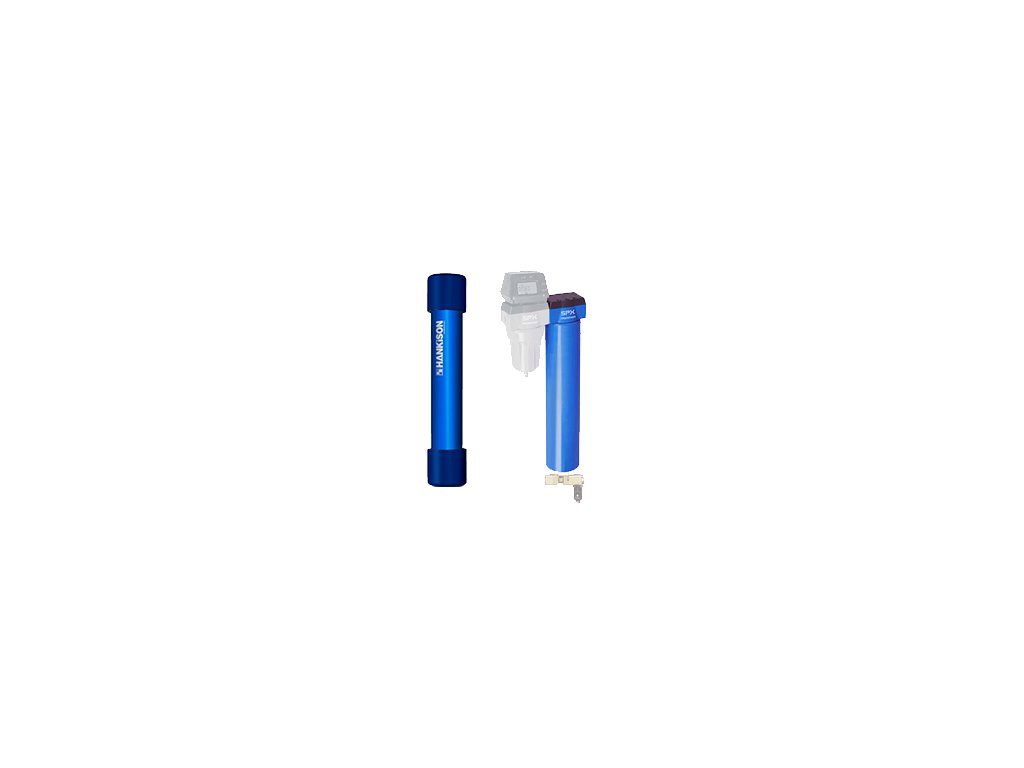

Membránová sušička se skládá ze svazku tenkých, dutých vláken, která jsou uložena ve vnějším ochranném
plášti, jehož krycí hlavy slouží k připojení do rozvodu stlačeného vzduchu. Vlákna jsou spirálovitě stočena
aby mechanicky odolávala tlakovým rázům. Pod jednou z krycích hlav jsou umístěny výstupní otvory pro
odvod vodní páry.

Popis funkce:
Stlačený vzduch je přiváděn do olejového předfiltru, kde se z něho odfiltrují kapalné podíly oleje, jakož
i pevné částice a aerosoly, které jsou pak přes odvod kondenzátu odváděny ven. Tato polysulfonová vlákna
jsou mechanicky a chemicky upravena tak, že vodní pára obsažená ve stlačeném vzduchu proniká ven
mikropóry v jejich stěnách. Vlhký stlačený vzduch se přivádí do svazku membránových vláken, vodní pára
proniká póry ven a na konci sušičky vystupuje suchý vzduch. Stěny vláken fungují jako propustná
membrána, které selektivně propouští molekuly vodní páry rychleji než jiné molekuly. Při pronikání
membránou se dostává ven i malý podíl pracího vzduchu. Molekuly vodní páry se pohybuje zvnitřku vlákna
směrem ven, neboť uvnitř vlákna je parciální tlak mnohem vyšší než venku. Svazek vláken je v kompaktním
umělohmotném pouzdře, které vlákna chrání. Skrz otvory na vstupních krytech se odvádí profukovací
vzduch ven.
